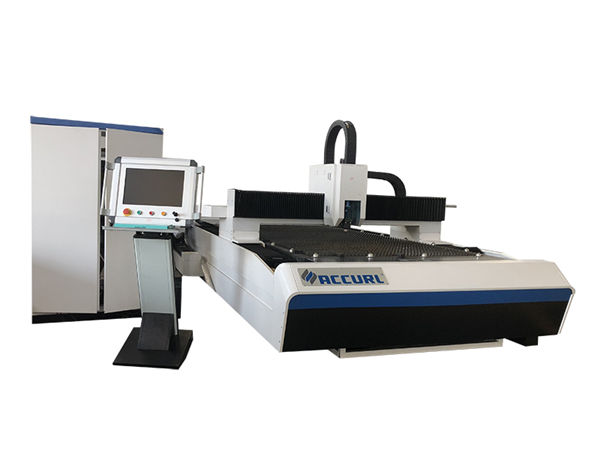

μηχανή κοπής λέιζερ με ίνες για σωλήνες και φύλλα

λεπτομέρειες προιόντος

Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 20GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union, L / C
Δυνατότητα εφοδιασμού: 50sets ανά μήνα

Λεπτομερής περιγραφή προϊόντος

Εφαρμογή::	Όλα τα μεταλλικά υλικά	Πάχος κοπής:	SS μέχρι 10mm, MS έως 22cm
Τύπος λέιζερ ::	Ινα	CNC ή όχι ::	Ναί
Λειτουργία ψύξης ::	Ψύξη νερού	Λογισμικό Ελέγχου ::	Cypcut
Υποστηριζόμενη μορφή γραφικών ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Τόπο καταγωγής::	Κίνα
Αριθμός μοντέλου::	TY-3015DG	Εξυπηρέτηση μετά την πώληση:	Μηχανικοί διαθέσιμοι σε μηχανήματα σέρβις στο εξωτερικό
Επαναληπτική ακρίβεια ::	+ -0.03mm	Θερμοκρασία λειτουργίας::	0 ° C-45 ° C
Υγρασία εργασίας ::	5%-95%	Λέιζερ Πηγή:	Κινέζικα ή εισαγόμενα
Τάση::	AC380V ± 10% 50Hz (60Hz)	Περιοχή κοπής:	3000 * 1500mm Standard, μεγαλύτερο μπορεί να προσαρμοστεί

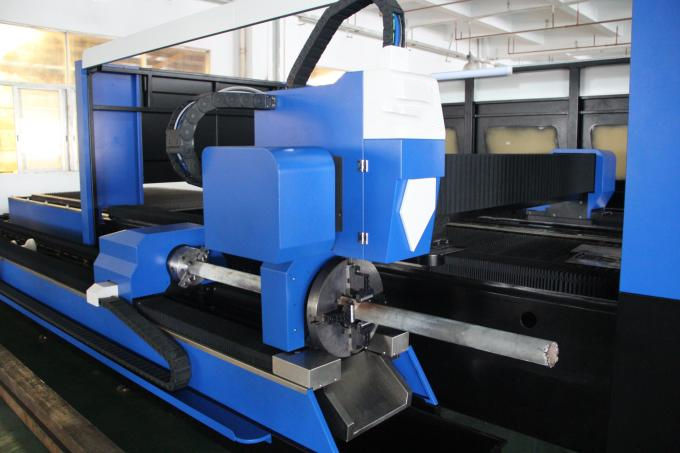

Fiber Laser Cutting Machine για σωλήνες και φύλλα

Σώμα μηχανής

1. Το σώμα του μηχανήματος μας με χαλύβδινη δομή 8mm, θερμική επεξεργασία 600 ℃, ακριβής συγκόλληση, για να βεβαιωθείτε ότι η χρήση δεν είναι 20 χρόνια χωρίς παραμόρφωση.
2. Γέφυρα με χύτευση κράματος μαγνησίου, Ισχυρή σταθερότητα χωρίς παραμόρφωση, Γρήγορη κίνηση.
3. Υψηλής απόδοσης σύστημα ζωνών καπνίσματος και στις δύο πλευρές του σώματος της μηχανής, Ισχυρή κατακερματισμένη σκόνη και συλλογή καπνίσματος, θα μειώσει τη βλάβη στον εργαζόμενο.
4. Εισαγόμενος μειωτής φλάντζας ακριβείας και σερβοκινητήρας, γρήγορη ταχύτητα λειτουργίας.
5. 70 λεπίδες και 6 ολισθαίνουσες ράβδοι στο κρεβάτι του μηχανήματος, με στενές λεπίδες για να μειωθεί η προειδοποίηση μηχανής, ολισθαίνουσες ράβδοι που λειτουργούν με κυλίνδρους για να ανεβάσουν και να κατεβάσουν φύλλα εύκολα.
6. Το εύκαμπτο κιβώτιο φόρτωσης μπορεί να προσδεθεί μπροστά και στις δύο πλευρές και είναι κατάλληλο για την κατάσταση λειτουργίας του μηχανήματος.

Προσδιορισμός

Πηγή λέιζερ	IPG / Raycus / Nlight
Σώμα μηχανής	δομή γερανού
Ταξίδι εργασίας	Υψηλής ακρίβειας βίδα με αριθμητικό πίνακα ελέγχου με συσκευή τροφοδοσίας
Μέγιστη ταχύτητα λειτουργίας	80m / min-90G / λεπτό
X / Y ακρίβεια θέσης	0,03mm / m
Παροχή ηλεκτρικού ρεύματος	380V 50Hz / 60Hz
X / Y επαναλαμβανόμενη ακρίβεια θέσης	± 0,03mm
Τρέχουσα θερμοκρασία	0 ° C-45 ° C
Μέγιστη επιτάχυνση	1.0G
Ηλεκτρική ισχύς μηχανής	<16KVA
Εφαρμοσμένα υλικά	Λεπτός ήπιος χάλυβας, ανοξείδωτος χάλυβας και άλλα είδη μεταλλικών φύλλων
Περιοχή κοπής	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Συνολικό βάρος	4600 KGS

Λεπτομερείς εικόνες

	Ονομα:Κορμός μηχανής και εξαρτήματα θερμική επεξεργασία a.600 ℃, 24 ώρες ψύξη στον φούρνο, ακριβής συγκόλληση προστασίας CO2, για να βεβαιωθείτε για 20 χρόνια χρήσης χωρίς παραμόρφωση. β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων. γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.
Ονομα:AC servo motor & driver Ο εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα εξασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.
	Ονομα:Γραμμικοί οδηγοί ακριβείας Το προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση των σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και σύστημα κίνησης, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.
Ονομα:Κοπή κεφαλιού Η κονταρισμένη κεφαλή κοπής έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.
	Ονομα:Πηγή λέιζερ γρήγορη ταχύτητα, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή

Ονομα:Κορμός μηχανής και εξαρτήματα

θερμική επεξεργασία a.600 ℃, 24 ώρες ψύξη στον φούρνο, ακριβής συγκόλληση προστασίας CO2, για να βεβαιωθείτε για 20 χρόνια χρήσης χωρίς παραμόρφωση.
β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων.
γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.

Ονομα:AC servo motor & driver

Ο εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα εξασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.

Ονομα:Γραμμικοί οδηγοί ακριβείας

Το προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση των σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και σύστημα κίνησης, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.

Ονομα:Κοπή κεφαλιού

Η κονταρισμένη κεφαλή κοπής έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.

Ονομα:Πηγή λέιζερ

γρήγορη ταχύτητα, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή

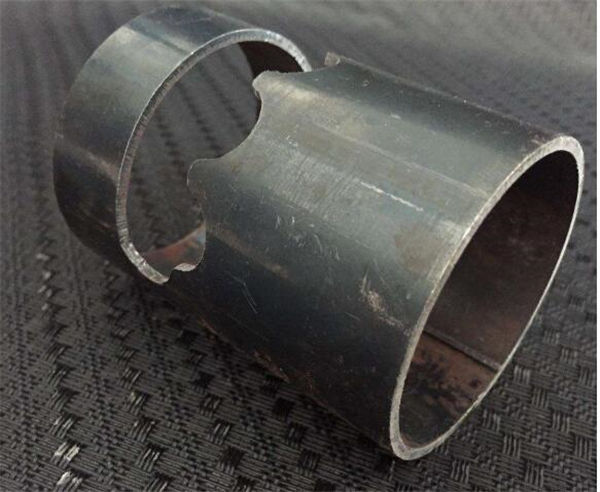

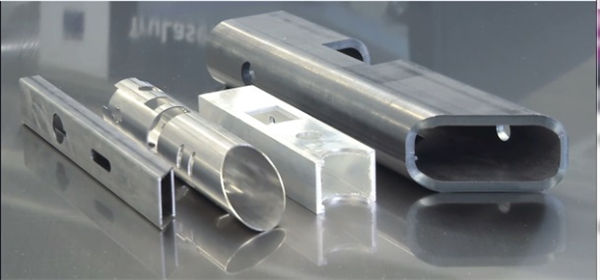

Κοπή Δείγματα

Δείγματα:

Εκπαίδευση

Μετά την υπογραφή της σύμβασης, η εταιρεία σας μπορεί να οργανώσει τεχνολόγος έρχονται εργοστάσιο μας για να μάθουν βασικές γνώσεις του εξοπλισμού και των βασικών λειτουργιών, επαρκή χρόνο εκπαίδευσης περίπου 1-3 ημέρες, το περιεχόμενο της κατάρτισης έχει ως εξής:
α) Κατάρτιση κοινού λογισμικού κατάρτισης.
β) διαδικασίες εκπαίδευσης και απόκτησης μηχανών ·
γ) Η σημασία των παραμέτρων του πίνακα ελέγχου και του λογισμικού, η ρύθμιση της περιοχής παραμέτρων.
δ) Βασικός καθαρισμός και συντήρηση του μηχανήματος.
ε) Κοινή αντιμετώπιση προβλημάτων υλικού.
στ) Προσοχή στη λειτουργία,

Εγγύηση

ένα). 1 έτος για ολόκληρο το μηχάνημα της μηχανής κοπής με λέιζερ με μεταλλικό σωλήνα (διαπραγματεύεται η ζημιά που προκαλείται από τον άνθρωπο.).
σι). Πηγή λέιζερ 2 χρόνια εγγύηση
ντο). Διαχρονική συντήρηση και ανταλλακτικά
ρε). Δωρεάν εκπαίδευση για προσωπικό χειρισμού. (ο μηχανικός μπορεί να πάει στο εξωτερικό διαπραγματεύεται.)
