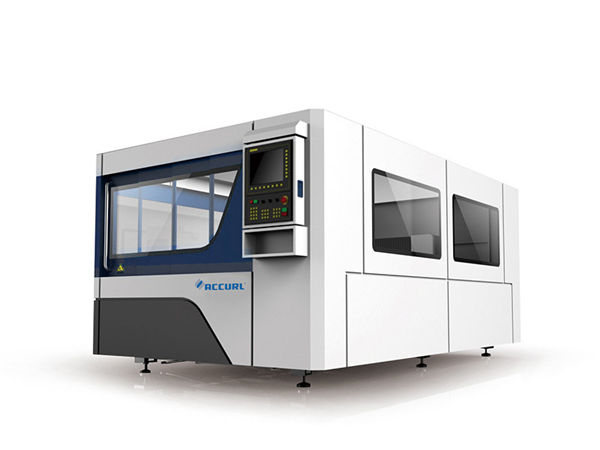

γαλβανισμένο φύλλο λέιζερ κοπής μηχανή-μοναδικό καπνό εξαντλητικό σύστημα

γαλβανισμένο φύλλο λέιζερ κοπής μηχανή-μοναδικό καπνό εξαντλητικό σύστημα

λεπτομέρειες προιόντος


Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 20GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union

Λεπτομερής περιγραφή προϊόντος


Εφαρμογή::Όλα τα μεταλλικά υλικάΠάχος κοπής:Γαλβανισμένο φύλλο μέχρι 20 χιλιοστά
Τύπος λέιζερ ::ΙναCNC ή όχι ::Ναί
Λειτουργία ψύξης ::Ψύξη νερούΛογισμικό Ελέγχου ::Cypcut
Υποστηριζόμενη μορφή γραφικών ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTΤόπο καταγωγής::Κίνα
Αριθμός μοντέλου::TY-4020JBΕξυπηρέτηση μετά την πώληση:Μηχανικοί διαθέσιμοι σε μηχανήματα σέρβις στο εξωτερικό
Επαναληπτική ακρίβεια ::+ -0.03mmΘερμοκρασία λειτουργίας::0 ° C-45 ° C
Υγρασία εργασίας ::5%-95%Λέιζερ Πηγή:Κινέζικα ή εισαγόμενα
Τάση::AC380V ± 10% 50Hz (60Hz)Περιοχή κοπής:3000 * 1500mm

Πλεονέκτημα της μηχανής λέιζερ ινών


1. Συγκρίνετε με το παραδοσιακό λέιζερ, λέιζερ ινών είναι περισσότερη προστασία του περιβάλλοντος:



2. Πολύ χαμηλότερη κατανάλωση ενέργειας: η απόδοση φωτοηλεκτρικής μετατροπής λέιζερ ινών είναι 15 φορές υψηλότερη από την παραδοσιακή λέιζερ.
3. Υψηλότερη ποιότητα σημείου λέιζερ: πηγή λέιζερ μονής μονάδας



4. Χαμηλή κατανάλωση: Η κατανάλωση ηλεκτρικού ρεύματος είναι κάτω από 7KW την ώρα.



Γιατί να μας επιλέξετε


Κορμός μηχανής:
1. Το σώμα του μηχανήματος μας με χαλύβδινη δομή 8mm, θερμική επεξεργασία 600 ℃, ακριβής συγκόλληση, για να βεβαιωθείτε ότι η χρήση δεν είναι 20 χρόνια χωρίς παραμόρφωση.
2. Γέφυρα με χύτευση κράματος μαγνησίου, Ισχυρή σταθερότητα χωρίς παραμόρφωση, Γρήγορη κίνηση.
3. Υψηλής απόδοσης σύστημα ζωνών καπνίσματος και στις δύο πλευρές του σώματος της μηχανής, Ισχυρή κατακερματισμένη σκόνη και συλλογή καπνίσματος, θα μειώσει τη βλάβη στον εργαζόμενο.
4. Εισαγόμενος μειωτής φλάντζας ακριβείας και σερβοκινητήρας, γρήγορη ταχύτητα λειτουργίας.
5. 70 λεπίδες και 6 ολισθαίνουσες ράβδοι στο κρεβάτι του μηχανήματος, με στενές λεπίδες για να μειωθεί η προειδοποίηση μηχανής, ολισθαίνουσες ράβδοι που λειτουργούν με κυλίνδρους για να ανεβάσουν και να κατεβάσουν φύλλα εύκολα.
6. Το εύκαμπτο κιβώτιο φόρτωσης μπορεί να προσδεθεί μπροστά και στις δύο πλευρές και είναι κατάλληλο για την κατάσταση λειτουργίας του μηχανήματος.

Προσδιορισμός


Πηγή λέιζερIPG / Raycus / Max
Σώμα μηχανήςδομή γερανού
Ταξίδι εργασίαςΥψηλής ακρίβειας βίδα με αριθμητικό πίνακα ελέγχου με συσκευή τροφοδοσίας
Μέγιστη ταχύτητα λειτουργίας80m / λεπτό
X / Y ακρίβεια θέσης0,03mm / m
Παροχή ηλεκτρικού ρεύματος380V 50Hz / 60Hz
X / Y επαναλαμβανόμενη ακρίβεια θέσης± 0,03mm
Τρέχουσα θερμοκρασία0 ° C-45 ° C
Μέγιστη επιτάχυνση1.0G
Ηλεκτρική ισχύς μηχανής<16KVA
Εφαρμοσμένα υλικάΛεπτός ήπιος χάλυβας, ανοξείδωτος χάλυβας και άλλα είδη μεταλλικών φύλλων
Περιοχή κοπής3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Συνολικό βάρος7500KGS

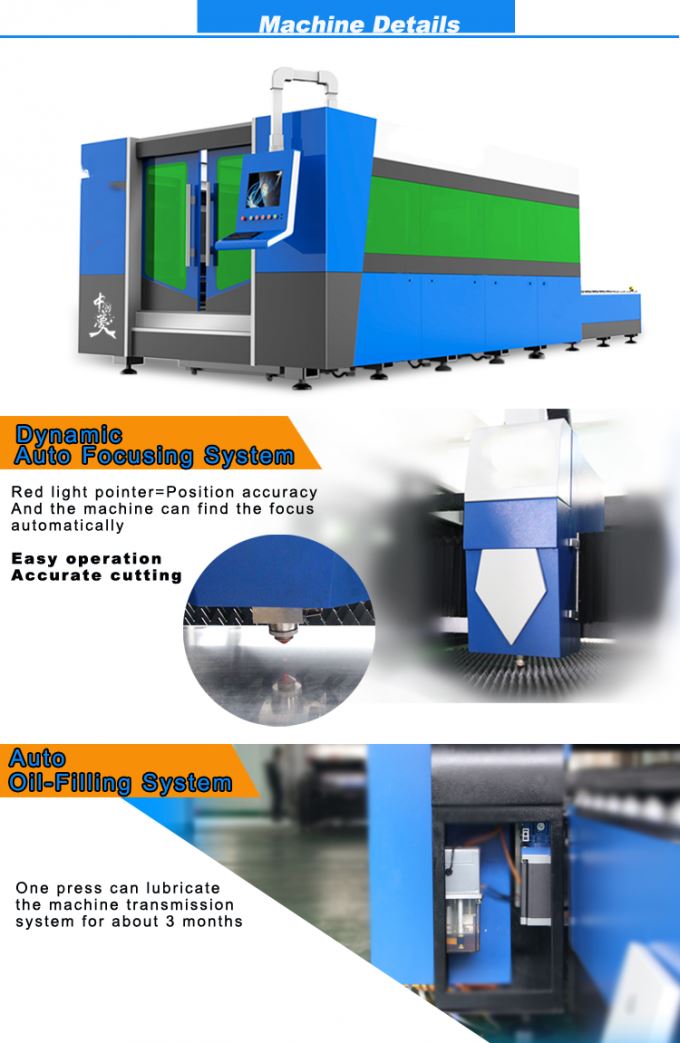

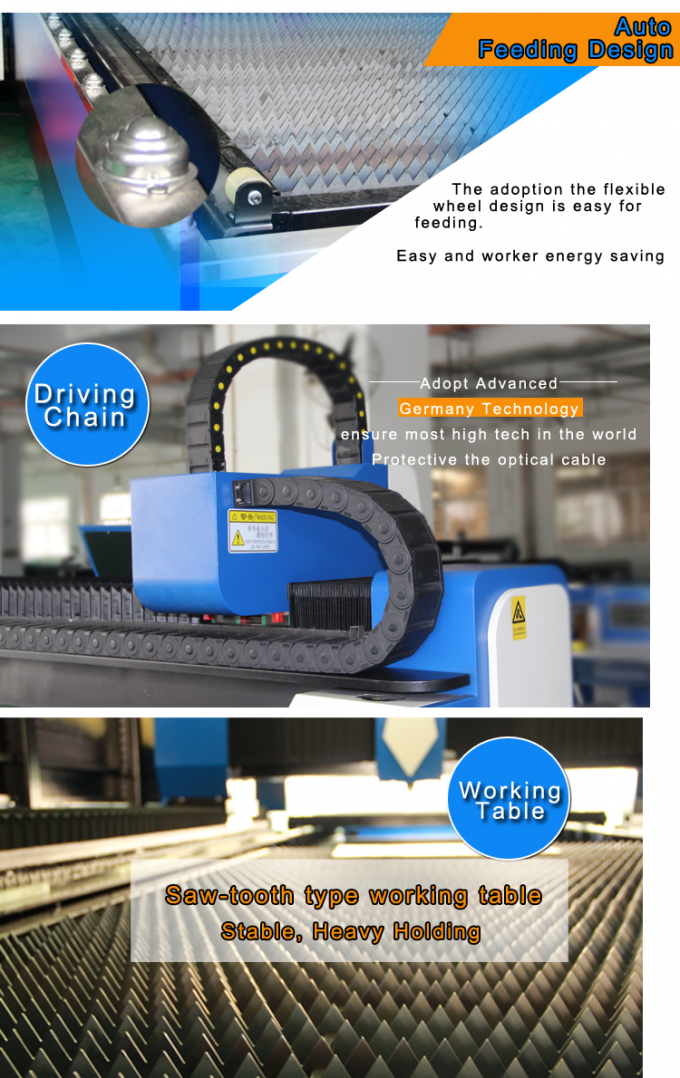

Λεπτομερείς εικόνες






Ονομα:Κορμός μηχανής και εξαρτήματα

θερμική επεξεργασία a.600 ℃, 24 ώρες ψύξη στον φούρνο, ακριβής συγκόλληση προστασίας CO2, για να βεβαιωθείτε για 20 χρόνια χρήσης χωρίς παραμόρφωση.
β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων.
γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.

Ονομα:AC servo motor & driver

Ο εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα εξασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.





Ονομα:Γραμμικοί οδηγοί ακριβείας

Το προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση των σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και σύστημα κίνησης, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.

Ονομα:Κοπή κεφαλιού



Η κονταρισμένη κεφαλή κοπής έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.





Ονομα:Πηγή λέιζερ

γρήγορη ταχύτητα, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή

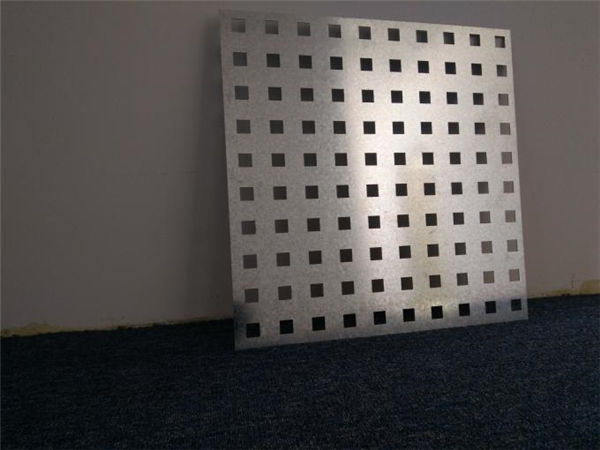

Κοπή Δείγματα


Εκπαίδευση


Μετά την υπογραφή της σύμβασης, η εταιρεία σας μπορεί να οργανώσει τεχνολόγος έρχονται εργοστάσιο μας για να μάθουν βασικές γνώσεις του εξοπλισμού και των βασικών λειτουργιών, επαρκή χρόνο εκπαίδευσης περίπου 1-3 ημέρες, το περιεχόμενο της κατάρτισης έχει ως εξής:
α) Κατάρτιση κοινού λογισμικού κατάρτισης.
β) διαδικασίες εκπαίδευσης και απόκτησης μηχανών ·
γ) Η σημασία των παραμέτρων του πίνακα ελέγχου και του λογισμικού, η ρύθμιση της περιοχής παραμέτρων.
δ) Βασικός καθαρισμός και συντήρηση του μηχανήματος.
ε) Κοινή αντιμετώπιση προβλημάτων υλικού.
στ) Προσοχή στη λειτουργία,

Εγγύηση


α) .1 Έτος για ολόκληρο το μηχάνημα για μηχάνημα σήμανσης με λέιζερ μεταλλικών ινών. (Η ζημιά που προκαλείται από τον άνθρωπο διαπραγματεύεται.).
b) Πηγή πηγής 2 χρόνια εγγύηση
γ) Διάρκεια ζωής συντήρησης και ανταλλακτικών
δ) Ελεύθερη εκπαίδευση για το προσωπικό χειρισμού. (ο μηχανικός μπορεί να πάει στο εξωτερικό διαπραγματεύεται.)
