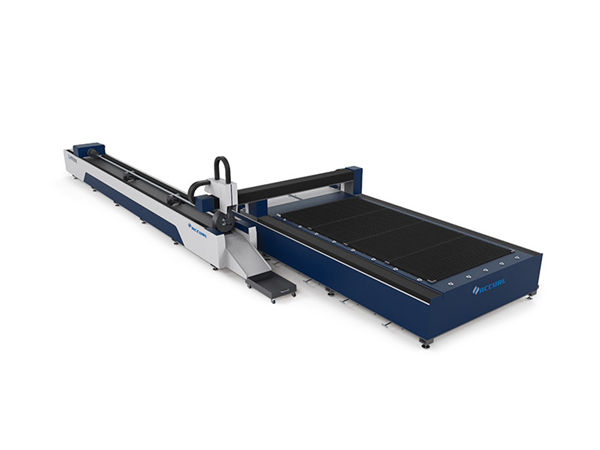

μεταλλικοί σωλήνες 3d μηχανή κοπής λέιζερ / αυτόματη μηχανή κοπής σωλήνων

μεταλλικοί σωλήνες 3d μηχανή κοπής λέιζερ / αυτόματη μηχανή κοπής σωλήνων

λεπτομέρειες προιόντος

Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 20GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union, L / C
Δυνατότητα εφοδιασμού: 50sets ανά μήνα

Λεπτομερής περιγραφή προϊόντος

Εφαρμογή::Όλα τα μεταλλικά υλικάΠάχος κοπής:SS μέχρι 10mm, MS έως 22cm
Τύπος λέιζερ ::ΙναCNC ή όχι ::Ναί
Λειτουργία ψύξης ::Ψύξη νερούΛογισμικό Ελέγχου ::Cypcut
Υποστηριζόμενη μορφή γραφικών ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTΤόπο καταγωγής::Κίνα
Αριθμός μοντέλου::TY-3015DGΕξυπηρέτηση μετά την πώληση:Μηχανικοί διαθέσιμοι σε μηχανήματα σέρβις στο εξωτερικό
Επαναληπτική ακρίβεια ::+ -0.03mmΘερμοκρασία λειτουργίας::0 ° C-45 ° C
Υγρασία εργασίας ::5%-95%Εύρος επεξεργασίας:20-130mmx3000mm
Τάση::AC380V ± 10% 50Hz (60Hz)Περιοχή κοπής:3000 * 1500mm Standard, μεγαλύτερο μπορεί να προσαρμοστεί

Σώμα μηχανής

1. Το σώμα του μηχανήματος μας με χαλύβδινη δομή 8mm, θερμική επεξεργασία 600 ℃, ακριβής συγκόλληση, για να βεβαιωθείτε ότι η χρήση δεν είναι 20 χρόνια χωρίς παραμόρφωση.
2. Γέφυρα με χύτευση κράματος μαγνησίου, Ισχυρή σταθερότητα χωρίς παραμόρφωση, Γρήγορη κίνηση.
3. Υψηλής απόδοσης σύστημα ζωνών καπνίσματος και στις δύο πλευρές του σώματος της μηχανής, Ισχυρή κατακερματισμένη σκόνη και συλλογή καπνίσματος, θα μειώσει τη βλάβη στον εργαζόμενο.
4. Εισαγόμενος μειωτής φλάντζας ακριβείας και σερβοκινητήρας, γρήγορη ταχύτητα λειτουργίας.
5. 70 λεπίδες και 6 ολισθαίνουσες ράβδοι στο κρεβάτι του μηχανήματος, με στενές λεπίδες για να μειωθεί η προειδοποίηση μηχανής, ολισθαίνουσες ράβδοι που λειτουργούν με κυλίνδρους για να ανεβάσουν και να κατεβάσουν φύλλα εύκολα.
6. Το εύκαμπτο κιβώτιο φόρτωσης μπορεί να προσδεθεί μπροστά και στις δύο πλευρές και είναι κατάλληλο για την κατάσταση λειτουργίας του μηχανήματος.

Πλεονέκτημα της μηχανής κοπής λέιζερ ινών

1) Εξαιρετική ποιότητα ακτίνας: Μικρότερη διάμετρο εστίασης και υψηλή αποδοτικότητα εργασίας, υψηλής ποιότητας.
2) Υψηλή ταχύτητα κοπής: Η ταχύτητα κοπής είναι μεγαλύτερη από 60m / min
3) Σταθερή λειτουργία: Υιοθέτηση των κορυφαίων παγκοσμίων λαμπτήρων ινών εισαγωγής, σταθερή απόδοση, βασικά εξαρτήματα μπορούν
να φτάσει τις 100.000 ώρες.
4) Υψηλή απόδοση για φωτοηλεκτρική μετατροπή: Συγκρίνετε με τη μηχανή κοπής λέιζερ CO2,
μηχανή κοπής λέιζερ ινών έχει τρεις φορές φωτοηλεκτρική απόδοση μετατροπής
5) Χαμηλό κόστος & Χαμηλή συντήρηση: Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος. Φωτοηλεκτρικός ρυθμός μετατροπής
είναι έως 25-30%. Η χαμηλή κατανάλωση ηλεκτρικής ενέργειας, είναι μόνο περίπου 20% -30% του παραδοσιακού λέιζερ CO2
κοπτικη ΜΗΧΑΝΗ. Μετάδοση γραμμής ινών δεν χρειάζεται αντικατοπτρίζουν φακό, εκτός από το κόστος συντήρησης?
6) Εύκολη λειτουργία: μετάδοση ινών, χωρίς ρύθμιση της οπτικής διαδρομής.
7) Εξαιρετικά ευέλικτα οπτικά εφέ: Συμπαγής σχεδιασμός, ευέλικτες απαιτήσεις κατασκευής.

Προσδιορισμός

Μέσο προέλευσης λέιζερΙνα
Εύρος κοπής (L * W)3000 mm × 1500 mm
Z διαδρομή άξονα250 mm
Μέγιστη. ταχύτητα τοποθέτησης120 m / λεπτό
X, άξονας Y Μέγ. επιταχύνετε την ταχύτητα1.0G
Ψυκτική μορφήΨύξη με νερό
Μήκος κύματος λέιζερ1070nm


Ισχύς εξόδου της πηγής λέιζερ



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Προαιρετικός)

Ελάχιστη. χάσμα κοπής≤ 0,1 mm
Ακρίβεια τοποθέτησης των αξόνων X, Y και Z± 0,03 mm
Επαναλαμβανόμενη ακρίβεια τοποθέτησης των αξόνων X, Y και Z± 0,01 mm
Πάχος κοπτικού υλικού (ανάλογα με το υλικό)0,2-25 mm
Μοντέλο οδηγούΕισαγόμενο σερβοκινητήρα
Απαιτήσεις ισχύος380V, 50/60 Hz
Θερμοκρασία λειτουργίας0-45 ℃
Συνεχής χρόνος εργασίας24 ώρες
Βάρος μηχανήςΠερίπου 12000 Kgs
Συνολικό επίπεδο προστασίας της τροφοδοσίαςIP54

Λεπτομερείς εικόνες

Ονομα: Κορμός μηχανής και accessoriea.600 ℃ θερμική επεξεργασία, 24 ώρες ψύξη στον φούρνο, ακριβή συγκόλληση CO2 προστασία, για να βεβαιωθείτε ότι 20 χρόνια χρήσης χωρίς παραμόρφωση.
β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων.
γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.
Ονομα:Servo μοτέρ και οδηγός ACΟ εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα διασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.
Ονομα:Γραμμικοί οδηγοί ακριβείαςΤο προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και ταχύτητας, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.
Ονομα:Κεφαλή κοπής Η κεφαλή κοπής χωρίς επαφή έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.
Ονομα:Ταχύτητα πηγής λέιζερ, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή

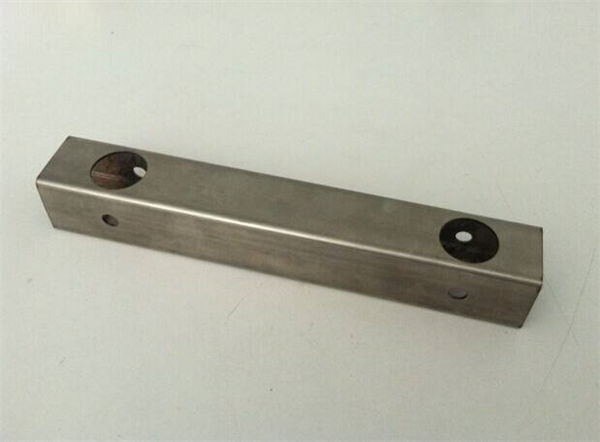

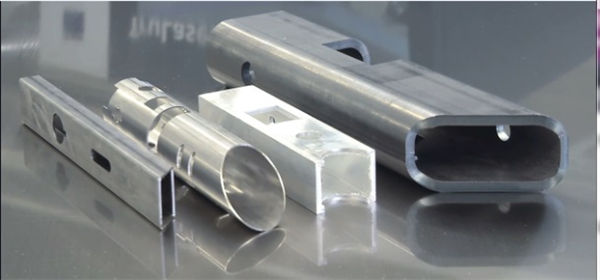

Κοπή Δείγματα

Εκπαίδευση

Μετά την υπογραφή της σύμβασης, η εταιρεία σας μπορεί να οργανώσει τεχνολόγος έρχονται εργοστάσιο μας για να μάθουν βασικές γνώσεις του εξοπλισμού και των βασικών λειτουργιών, επαρκή χρόνο εκπαίδευσης περίπου 1-3 ημέρες, το περιεχόμενο της κατάρτισης έχει ως εξής:
α) Κατάρτιση κοινού λογισμικού κατάρτισης.
β) διαδικασίες εκπαίδευσης και απόκτησης μηχανών ·
γ) Η σημασία των παραμέτρων του πίνακα ελέγχου και του λογισμικού, η ρύθμιση της περιοχής παραμέτρων.
δ) Βασικός καθαρισμός και συντήρηση του μηχανήματος.
ε) Κοινή αντιμετώπιση προβλημάτων υλικού.
στ) Προσοχή στη λειτουργία
