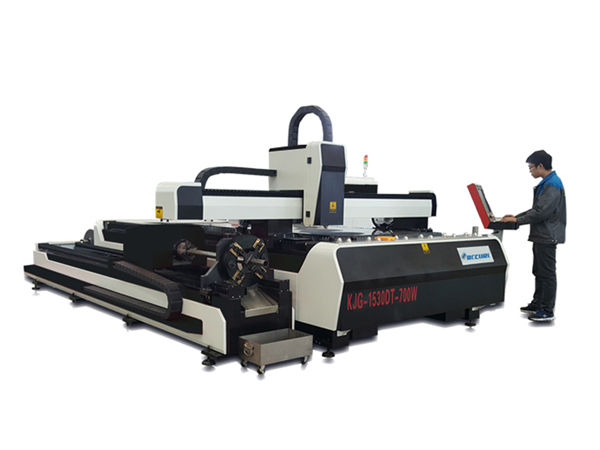

μίνι μηχανή κοπής λέιζερ υψηλής ισχύος, εξοπλισμός κοπής λέιζερ ινών με τραπέζι ανταλλαγής

μίνι μηχανή κοπής λέιζερ υψηλής ισχύος, εξοπλισμός κοπής λέιζερ ινών με τραπέζι ανταλλαγής

λεπτομέρειες προιόντος


Place of Origin: China
Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 40GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union

Λεπτομερής περιγραφή προϊόντος


Εφαρμογή::Όλα τα μεταλλικά υλικάΠάχος κοπής:SS μέχρι 10mm, MS έως 22cm
Τύπος λέιζερ ::ΙναCNC ή όχι ::Ναί
Λειτουργία ψύξης ::Ψύξη νερούΛογισμικό Ελέγχου ::Cypcut
Υποστηριζόμενη μορφή γραφικών ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTΤόπο καταγωγής::Κίνα
Αριθμός μοντέλου::TY-3015JDΕξυπηρέτηση μετά την πώληση:Μηχανικοί διαθέσιμοι σε μηχανήματα σέρβις στο εξωτερικό
Επαναληπτική ακρίβεια ::+ -0.03mmΘερμοκρασία λειτουργίας::0 ° C-45 ° C
Υγρασία εργασίας ::5%-95%Λέιζερ Πηγή:Κινέζικα ή εισαγόμενα
Τάση::AC380V ± 10% 50Hz (60Hz)Περιοχή κοπής:3000 * 1500mm Standard, μεγαλύτερο μπορεί να προσαρμοστεί

Σώμα μηχανής


1. Το σώμα του μηχανήματος μας με χαλύβδινη δομή 8mm, θερμική επεξεργασία 600 ℃, ακριβής συγκόλληση, για να βεβαιωθείτε ότι η χρήση δεν είναι 20 χρόνια χωρίς παραμόρφωση.
2. Γέφυρα με χύτευση κράματος μαγνησίου, Ισχυρή σταθερότητα χωρίς παραμόρφωση, Γρήγορη κίνηση.

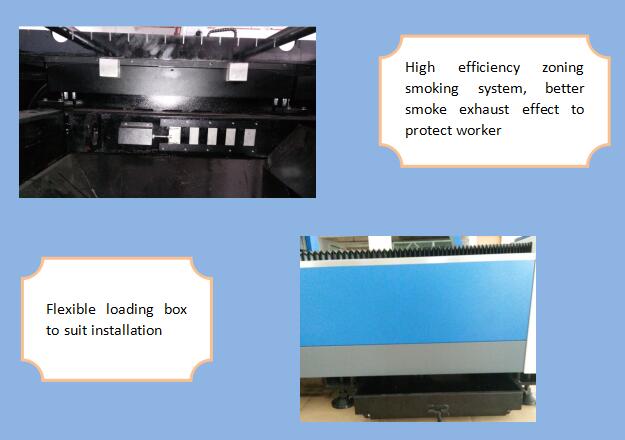

3. Υψηλής απόδοσης σύστημα ζωνών καπνίσματος και στις δύο πλευρές του σώματος της μηχανής, Ισχυρή κατακερματισμένη σκόνη και συλλογή καπνίσματος, θα μειώσει τη βλάβη στον εργαζόμενο.
4. Εισαγόμενος μειωτής φλάντζας ακριβείας και σερβοκινητήρας, γρήγορη ταχύτητα λειτουργίας.
5. 70 λεπίδες και 6 ολισθαίνουσες ράβδοι στο κρεβάτι του μηχανήματος, με στενές λεπίδες για να μειωθεί η προειδοποίηση μηχανής, ολισθαίνουσες ράβδοι που λειτουργούν με κυλίνδρους για να ανεβάσουν και να κατεβάσουν φύλλα εύκολα.
6. Το εύκαμπτο κιβώτιο φόρτωσης μπορεί να προσδεθεί μπροστά και στις δύο πλευρές και είναι κατάλληλο για την κατάσταση λειτουργίας του μηχανήματος.

Εφαρμοσμένα υλικά


Ανοξείδωτο χάλυβα, άνθρακα χάλυβα, κράμα χάλυβα, πυριτίου χάλυβα, χάλυβα άνοιξη, πλάκα γαλβανιζέ, πίττα πιάτο, ορείχαλκο πλάκα, πλάκα χαλκού, πλάκα αλουμινίου, κλπ

Περιγραφή προϊόντος


Η μηχανή κοπής λέιζερ ίνας εφαρμόζεται για όλες τις κοπές μετάλλων, ιδιαίτερα κατάλληλη για ανοξείδωτο χάλυβα, άνθρακα χάλυβα, γαλβανισμένη πλάκα και ούτω καθεξής.
Χρησιμοποιείται ευρέως σε προϊόντα λαμαρίνας, χαλύβδινη κατασκευή, μηχανήματα ακριβείας, εξαρτήματα αυτοκινήτων, γυαλιά, κοσμήματα,
πινακίδα, διαφήμιση, χειροτεχνία, ηλεκτρονικά, παιχνίδια, συσκευασίες και άλλες βιομηχανίες

Προσδιορισμός


Πηγή λέιζερIPG / Raycus / Nlight
Σώμα μηχανήςδομή γερανού
Ταξίδι εργασίαςΥψηλής ακρίβειας βίδα με αριθμητικό πίνακα ελέγχου με συσκευή τροφοδοσίας
Μέγιστη ταχύτητα λειτουργίας80m / λεπτό
X / Y ακρίβεια θέσης0,03mm / m
Παροχή ηλεκτρικού ρεύματος380V 50Hz / 60Hz
X / Y επαναλαμβανόμενη ακρίβεια θέσης± 0,03mm
Τρέχουσα θερμοκρασία0 ° C-45 ° C
Μέγιστη επιτάχυνση1.0G
Ηλεκτρική ισχύς μηχανής<16KVA
Εφαρμοσμένα υλικάΛεπτός ήπιος χάλυβας, ανοξείδωτος χάλυβας και άλλα είδη μεταλλικών φύλλων
Περιοχή κοπής3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Συνολικό βάρος4500KGS

Λεπτομερείς εικόνες


Ονομα: Σώμα μηχανής και αξεσουάρ

θερμική επεξεργασία a.600 ℃, 24 ώρες ψύξη στον φούρνο, ακριβής συγκόλληση προστασίας CO2, για να βεβαιωθείτε για 20 χρόνια χρήσης χωρίς παραμόρφωση.
β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων.
γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.

Ονομα:AC servo motor & driver

Ο εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα εξασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.

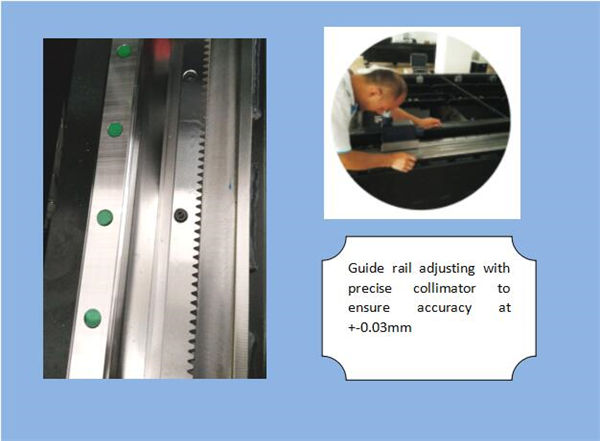

Ονομα:Γραμμικοί οδηγοί ακριβείας

Το προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση των σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και σύστημα κίνησης, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.

Ονομα:Κοπή κεφαλιού

Η κονταρισμένη κεφαλή κοπής έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.

Ονομα:Πηγή λέιζερ

γρήγορη ταχύτητα, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή

Κοπή Δείγματα
