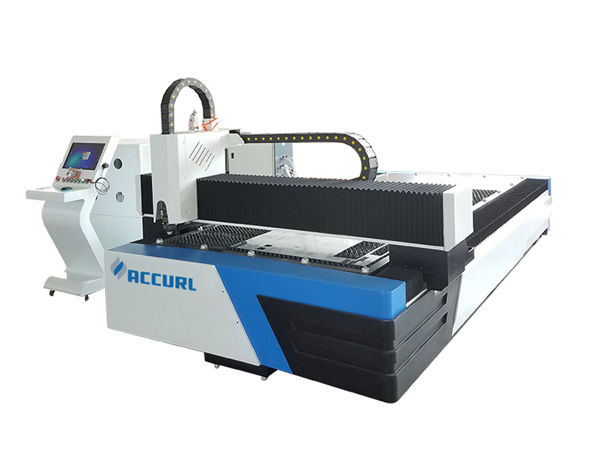

ipg / raycus cnc λέιζερ κοπής λέιζερ λέιζερ λαμαρίνα λαμαρίνα

ipg / raycus cnc λέιζερ κοπής λέιζερ λέιζερ λαμαρίνα λαμαρίνα

λεπτομέρειες προιόντος


Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 20GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union

Λεπτομερής περιγραφή προϊόντος


Εφαρμογή:Όλα τα μεταλλικά υλικάΠάχος κοπής:SS μέχρι 10mm, MS έως 22cm
Τύπος λέιζερ:ΙναCNC ή όχι:Ναί
Λειτουργία ψύξης:Ψύξη νερούΛογισμικό ελέγχου:Cypcut
Υποστηριζόμενη γραφική παράσταση:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTΤόπο καταγωγής:Κίνα
Αριθμός μοντέλου::TY-3015JBΕξυπηρέτηση μετά την πώληση:Μηχανικοί διαθέσιμοι σε μηχανήματα σέρβις στο εξωτερικό
Επαναληπτική ακρίβεια ::+ -0.03mmΘερμοκρασία λειτουργίας::0 ° C-45 ° C
Υγρασία εργασίας ::5%-95%Λέιζερ Πηγή:Κινέζικα ή εισαγόμενα
Τάση::AC380V ± 10% 50Hz (60Hz)Περιοχή κοπής:3000 * 1500mm Standard, μεγαλύτερο μπορεί να προσαρμοστεί

Σώμα μηχανής


1. Το σώμα του μηχανήματος Taiyi με χαλύβδινη δομή 8mm, θερμική επεξεργασία 600 ℃, ακριβής συγκόλληση, για να βεβαιωθείτε για 20 χρόνια χρήσης χωρίς παραμόρφωση.
2. Γέφυρα με χύτευση κράματος μαγνησίου, Ισχυρή σταθερότητα χωρίς παραμόρφωση, Γρήγορη κίνηση.
3. Υψηλής απόδοσης σύστημα ζωνών καπνίσματος και στις δύο πλευρές του σώματος της μηχανής, Ισχυρή κατακερματισμένη σκόνη και συλλογή καπνίσματος, θα μειώσει τη βλάβη στον εργαζόμενο.
4. Εισαγόμενος μειωτής φλάντζας ακριβείας και σερβοκινητήρας, γρήγορη ταχύτητα λειτουργίας.
5. 70 λεπίδες και 6 ολισθαίνουσες ράβδοι στο κρεβάτι του μηχανήματος, με στενές λεπίδες για να μειωθεί η προειδοποίηση μηχανής, ολισθαίνουσες ράβδοι που λειτουργούν με κυλίνδρους για να ανεβάσουν και να κατεβάσουν φύλλα εύκολα.
6. Το εύκαμπτο κιβώτιο φόρτωσης μπορεί να προσδεθεί μπροστά και στις δύο πλευρές και είναι κατάλληλο για την κατάσταση λειτουργίας του μηχανήματος.

Προσδιορισμός


Πηγή λέιζερIPG / Raycus / Nlight
Σώμα μηχανήςδομή γερανού
Ταξίδι εργασίαςΥψηλής ακρίβειας βίδα με αριθμητικό πίνακα ελέγχου με συσκευή τροφοδοσίας
Μέγιστη ταχύτητα λειτουργίας80m / λεπτό
X / Y ακρίβεια θέσης0,03mm / m
Παροχή ηλεκτρικού ρεύματος380V 50Hz / 60Hz
X / Y επαναλαμβανόμενη ακρίβεια θέσης± 0,03mm
Τρέχουσα θερμοκρασία0 ° C-45 ° C
Μέγιστη επιτάχυνση1.0G
Ηλεκτρική ισχύς μηχανής<16KVA
Εφαρμοσμένα υλικάΛεπτός ήπιος χάλυβας, ανοξείδωτος χάλυβας και άλλα είδη μεταλλικών φύλλων
Περιοχή κοπής3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Συνολικό βάρος4500KGS

Πίνακας αναφοράς κοπής


ΛέιζερΜέγιστο πάχος κοπής
Χάλυβας άνθρακα (mm)Ανοξείδωτος χάλυβας (mm)Αλουμίνιο (mm)Ορείχαλκος

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Η παραπάνω παράμετρος μόνο για αναφορά

Λεπτομερείς εικόνες


Ονομα:Κάλυμμα μηχανής και αξεσουάρα.600 ℃ θερμική επεξεργασία, 24 ώρες ψύξη στο φούρνο, ακριβής συγκόλληση προστασίας CO2, για να βεβαιωθείτε ότι η χρήση 20 χρόνια χωρίς παραμόρφωση.
β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων.
γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.
Ονομα:Servo μοτέρ και οδηγός ACΟ εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα διασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.
Ονομα:Γραμμικοί οδηγοί ακριβείαςΤο προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και ταχύτητας, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.
Ονομα:Κεφαλή κοπής Η κεφαλή κοπής χωρίς επαφή έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.
Ονομα:Ταχύτητα πηγής λέιζερ, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή



Κοπή Δείγματα


Εκπαίδευση


Μετά την υπογραφή της σύμβασης, η εταιρεία σας μπορεί να οργανώσει τεχνολόγος έρχονται εργοστάσιο μας για να μάθουν βασικές γνώσεις του εξοπλισμού και των βασικών λειτουργιών, επαρκή χρόνο εκπαίδευσης περίπου 1-3 ημέρες, το περιεχόμενο της κατάρτισης έχει ως εξής:
α) Κατάρτιση κοινού λογισμικού κατάρτισης.
β) διαδικασίες εκπαίδευσης και απόκτησης μηχανών ·
γ) Η σημασία των παραμέτρων του πίνακα ελέγχου και του λογισμικού, η ρύθμιση της περιοχής παραμέτρων.
δ) Βασικός καθαρισμός και συντήρηση του μηχανήματος.
ε) Κοινή αντιμετώπιση προβλημάτων υλικού.
στ) Προσοχή στη λειτουργία

Εγγύηση


α) .1 Έτος για ολόκληρο το μηχάνημα (Η ζημιά που προκαλείται από τον άνθρωπο διαπραγματεύεται.).
b) Πηγή πηγής 2 χρόνια εγγύηση
γ) Διάρκεια ζωής συντήρησης και ανταλλακτικών
δ) Ελεύθερη εκπαίδευση για το προσωπικό χειρισμού. (ο μηχανικός μπορεί να πάει στο εξωτερικό διαπραγματεύεται.)
