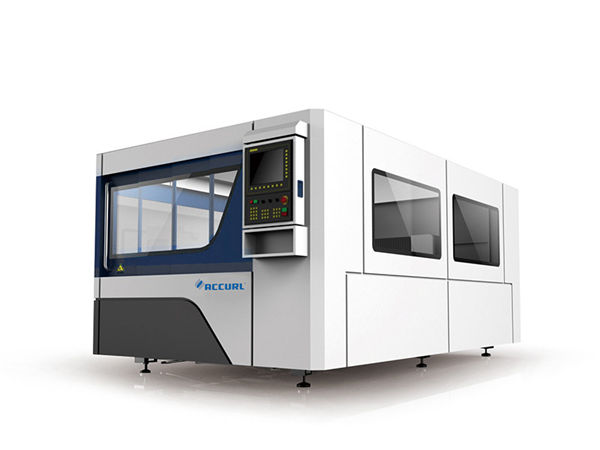

μηχανές κοπής μετάλλων με ίνες λέιζερ κοπή πάχους

μηχανές κοπής μετάλλων με ίνες λέιζερ κοπή πάχους

λεπτομέρειες προιόντος


Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 40GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union

Λεπτομερής περιγραφή προϊόντος


Εφαρμογή::Όλα τα μεταλλικά υλικάΠάχος κοπής:SS μέχρι 12 mm, MS έως 22 cm
Τύπος λέιζερ ::Εισαγόμενα πρωτότυπα laser ινώνΟνομα:Fiber λέιζερ κοπής μηχανή
Min.line Πλάτος:0,1 mmΥποστηριζόμενη μορφή γραφικών ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Μέγιστη επιτάχυνση:1GΕπαναληπτική ακρίβεια ::+/- 0,03mm
Θερμοκρασία λειτουργίας::0 ° C-45 ° CΛειτουργία ψύξης:Ψύξη νερού
Βάρος (kg):8600Τάση::AC380V ± 10% 50Hz (60Hz)
Περιοχή κοπής:3000x1500mmΠροϊόν:Οπτικές μηχανές κοπής με λέιζερ με λέιζερ Πάχος κοπής SS μέχρι 12mm, 3000x1500mm

Πλεονέκτημα της μηχανής κοπής μετάλλων με ίνες λέιζερ


1. Εξαιρετική ποιότητα διαδρομής: Μικρότερη λέιζερ και υψηλή απόδοση στην εργασία, υψηλής ποιότητας.
2. Υψηλή ταχύτητα κοπής: η ταχύτητα κοπής είναι 2-3 φορές μεγαλύτερη από την ίδια μηχανή κοπής με λέιζερ CO2.
3. Σταθερή λειτουργία: υιοθετήστε κορυφαία παγκόσμια λαμπτήρες ινών εισαγωγής, σταθερή pe
παράδοση, τα βασικά μέρη μπορούν να φτάσουν 100.000 ώρες.
4. Υψηλή απόδοση για φωτοηλεκτρική μετατροπή: Σε σύγκριση με τη μηχανή κοπής λέιζερ CO2, η μηχανή κοπής με λέιζερ ινών έχει τριπλάσια απόδοση φωτοηλεκτρικής μετατροπής.
5. Χαμηλό κόστος: Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος. Το ποσοστό φωτοηλεκτρικής μετατροπής είναι μέχρι 25-30%. Η χαμηλή κατανάλωση ηλεκτρικής ενέργειας, είναι μόνο περίπου 20% -30% της παραδοσιακής μηχανής κοπής λέιζερ CO2.
6. Χαμηλή συντήρηση: μετάδοση ινών γραμμή δεν χρειάζεται αντικατοπτρίζουν φακό, εκτός από το κόστος συντήρησης?
7 Εύκολη λειτουργία: μετάδοση γραμμής ινών, χωρίς ρύθμιση οπτικής διαδρομής.

Κύρια χαρακτηριστικά του μηχανήματος κοπής λέιζερ Fiber


1) Υιοθετώντας την παγκόσμια διάσημη γερμανική πηγή λέιζερ Dlaser Fiber και την USA Laser Mech cut head &
Dynamic Focus System, μπορεί να κόψει και να χτυπήσει διαφορετικό είδος μεταλλικού υλικού με μεγάλη ακρίβεια
και υψηλή ταχύτητα.
2) Δεδομένου ότι το λέιζερ μεταδίδεται με ίνες, δεν χρειάζεται συντήρηση ή ρυθμίζει την οπτική διαδρομή του λέιζερ.
Μειώνει σημαντικά το ποσοστό βλαβών του μηχανήματος και παρατείνει τη διάρκεια ζωής του.
3) Η περιοχή κοπής μεγάλου μεγέθους ανταποκρίνεται στις απαιτήσεις διαφόρων ειδών επεξεργασίας μετάλλων.

Προσδιορισμός


Μέσο προέλευσης λέιζερΙνα
Εύρος κοπής (L * W)3000 mm × 15000 mm
Z διαδρομή άξονα250 mm
Μέγιστη. ταχύτητα τοποθέτησης120 m / λεπτό
X, άξονας Y Μέγ. επιταχύνετε την ταχύτητα1.0G
Ψυκτική μορφήΨύξη με νερό
Μήκος κύματος λέιζερ1070nm


Ισχύς εξόδου της πηγής λέιζερ



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Προαιρετικός)

Ελάχιστη. χάσμα κοπής≤ 0,1 mm
Ακρίβεια τοποθέτησης των αξόνων X, Y και Z± 0,03 mm
Επαναλαμβανόμενη ακρίβεια τοποθέτησης των αξόνων X, Y και Z± 0,01 mm
Πάχος κοπτικού υλικού (ανάλογα με το υλικό)0,2-25 mm
Μοντέλο οδηγούΕισαγόμενο σερβοκινητήρα
Απαιτήσεις ισχύος380V, 50/60 Hz
Θερμοκρασία λειτουργίας0-45 ℃
Συνεχής χρόνος εργασίας24 ώρες
Βάρος μηχανήςΠερίπου 8600 Kgs
Συνολικό επίπεδο προστασίας της τροφοδοσίαςIP54

Πίνακας αναφοράς για το πάχος κοπής


ΛέιζερΜέγιστο πάχος κοπής
Χάλυβας άνθρακα (mm)Ανοξείδωτος χάλυβας (mm)Αλουμίνιο (mm)Ορείχαλκος

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Η παραπάνω παράμετρος μόνο για αναφορά



Υλικά εφαρμογής


Εξοπλισμός κοπής λέιζερ Fiber είναι κατάλληλο για κοπή μετάλλου όπως το φύλλο από ανοξείδωτο χάλυβα, μαλακή πλάκα χάλυβα, φύλλο άνθρακα χάλυβα, πλάκα από κράμα χάλυβα, φύλλο ελατήριο από ανοξείδωτο χάλυβα, σιδερένια πλάκα, γαλβανισμένο σίδηρο, γαλβανισμένο φύλλο, πλάκα αλουμινίου, φύλλο χαλκού, φύλλο ορείχαλκου, , Χρυσή πλάκα, ασημένια πλάκα, πλάκα τιτανίου, μεταλλικό φύλλο, μεταλλική πλάκα, σωλήνες και σωληνώσεις, κλπ.

Βιομηχανίες εφαρμογών


Fiber λέιζερ κοπής μηχανές χρησιμοποιούνται ευρέως στην κατασκευή Billboard, διαφήμιση, πινακίδες, σήμανση, μεταλλικά γράμματα, γράμματα LED, είδη κουζίνας, διαφημιστικά γράμματα, επεξεργασία λαμαρίνας, εξαρτήματα και εξαρτήματα μετάλλων, σιδηρούχα σκεύη, σασί, μεταλλικά προϊόντα τέχνης, κοπή πάνελ ανελκυστήρα, υλικό, εξαρτήματα αυτοκινήτων, πλαίσιο γυαλιών, ηλεκτρονικά εξαρτήματα, πινακίδες τύπου κλπ.

Λεπτομερείς εικόνες




Ονομα:Κάλυμμα μηχανής και αξεσουάρα.600 ℃ θερμική επεξεργασία, 24 ώρες ψύξη στο φούρνο, ακριβής συγκόλληση προστασίας CO2, για να βεβαιωθείτε ότι η χρήση 20 χρόνια χωρίς παραμόρφωση.
β. Συγχρονισμένοι άξονες X / Y / Z: Ο άξονας Z μπορεί να τρέξει 150 mm, κατάλληλος για κοπή πολλών ποικιλιών μεταλλικών φύλλων.
γ. Η υψηλή ποιότητα εγγυάται την αντοχή και την ευκολότερη συντήρηση.
Ονομα:Servo μοτέρ και οδηγός ACΟ εισαγόμενος σερβοκινητήρας (άξονας Y που κινούνται από δύο σερβοκινητήρες) μαζί με τον εκλεπτυσμένο πλανητικό μειωτήρα διασφαλίζει σταθερή, ακριβή και αξιόπιστη οδήγηση.
Ονομα:Γραμμικοί οδηγοί ακριβείαςΤο προηγμένο σύστημα κοπής, η ισχύς λέιζερ και η κίνηση σερβοί ταιριάζουν μεταξύ τους, εισάγονται άριστα, εισαγόμενα συστήματα υψηλής ταχύτητας και ταχύτητας, με εναλλάξιμο τραπέζι διπλής εργασίας, για μεγαλύτερη ταχύτητα και ακρίβεια επεξεργασίας.
Ονομα:Κοπή κεφαλιού

Η κονταρισμένη κεφαλή κοπής έχει τη λειτουργία της αυτόματης ανίχνευσης ύψους και της αντι-σύγκρουσης, η οποία βελτιώνει σημαντικά την ταχύτητα κοπής, την ομαλότητα και την ακρίβεια κοπής κάτω από την ίδια ισχύ εξόδου. Με μια λέξη, η απόδοση κοπής μπορεί να αυξηθεί.

Ονομα:Ταχύτητα πηγής λέιζερ, γραμμή κοπής υψηλής ακρίβειας και ομαλή κοπή

Κοπή Δείγματα


Εκπαίδευση


Εξυπηρέτηση μετά την πώληση, από εκπαίδευση έως εγκατάσταση μηχανής (3 τρόποι):

1.Γραμμή βίντεο και εγχειρίδια χρήσης στα αγγλικά που θα προσφέρονται για εγκατάσταση, λειτουργία, συντήρηση και αντιμετώπιση προβλημάτων και τεχνικό οδηγό που θα προσφέρεται με e-mail, fax, τηλέφωνο / whatsapp / skype // και ούτω καθεξής, όταν συναντάτε μερικά προβλήματα εγκατάστασης, χρήσης ή ρύθμισης.
2.Η εταιρεία σας μπορεί να οργανώσει τεχνολόγος έρχονται εργοστάσιο μας για να μάθουν βασικές γνώσεις του εξοπλισμού και των βασικών λειτουργιών, επαρκή χρόνο κατάρτισης για 3-5days, το περιεχόμενο της κατάρτισης έχει ως εξής:
α) Κατάρτιση κοινού λογισμικού κατάρτισης.
β) διαδικασίες εκπαίδευσης και απόκτησης μηχανών ·
γ) Η σημασία των παραμέτρων του πίνακα ελέγχου και του λογισμικού, ρύθμιση παραμέτρων παραμέτρων
δ) Βασικός καθαρισμός και συντήρηση του μηχανήματος.
ε) Κοινή αντιμετώπιση προβλημάτων υλικού.
στ) Προσοχή στη λειτουργία.
3. Εκπαιδευτική εκπαίδευση διδασκαλίας. η βίζα, τα έξοδα μετακίνησης και η διαμονή θα επιβαρύνουν τον πελάτη. Είναι καλύτερο να κανονίσουμε έναν μεταφραστή και για τους δύο μηχανικούς μας κατά τη διάρκεια της περιόδου κατάρτισης. Χρόνος εκπαίδευσης: 3-5 ημέρες.

Εγγύηση


α) .1 Έτος για ολόκληρο το μηχάνημα (Η ζημιά που προκαλείται από τον άνθρωπο διαπραγματεύεται.).
b) Πηγή πηγής 2 χρόνια εγγύηση
γ) Διάρκεια ζωής συντήρησης και ανταλλακτικών
δ) Ελεύθερη εκπαίδευση για το προσωπικό χειρισμού. (ο μηχανικός μπορεί να πάει στο εξωτερικό διαπραγματεύεται.)

Συσκευασία και αποστολή


1. Η ξύλινη θήκη μας είναι μετά από επεξεργασία απολύμανσης. Δεν πραγματοποιήθηκε επιθεώρηση ξυλείας, εξοικονομώντας χρόνο αποστολής.
2.Όλα τα ανταλλακτικά της μηχανής καλύπτονταν από μερικά μαλακά υλικά, χρησιμοποιώντας κυρίως μαργαριτάρι μαλλί.
Αποφεύγοντας όλες τις ζημιές που θα μπορούσαν να συμβούν κατά τη διαδικασία παράδοσης.Στη συνέχεια, θα καλύψουμε το πλαστικό τυλίξτε το σφιχτά, βεβαιωθείτε ότι είναι άθικτο από τα καλυμμένα μαλακά υλικά, αποφεύγοντας επίσης την αδιάβροχη και τη σκουριά.
3. Το εξωτερικό είναι ξύλινη θήκη με σταθερό ξυλότυπο.
4.Το κάτω μέρος της ξύλινης θήκης έχει σκληρό σιδερένιο γρύλο, κατάλληλο για χειρισμό και μεταφορά.
