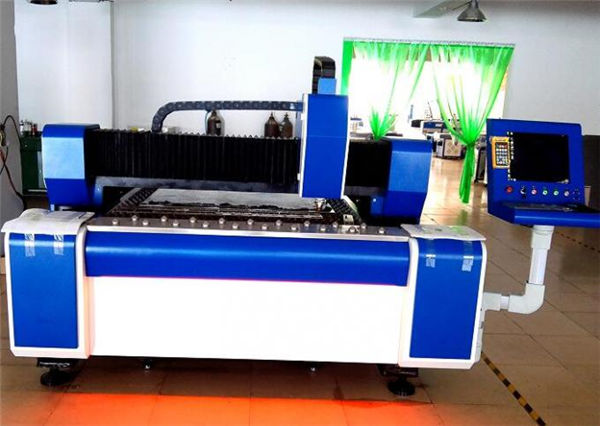

μηχανή κοπής λέιζερ ινών 3000mm × 1500mm

μηχανή κοπής λέιζερ ινών 3000mm × 1500mm

λεπτομέρειες προιόντος


Πιστοποίηση: CE
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1Set
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Δοχείο 1 * 40GP
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L / C, D / A, T / T, D / P, Western Union

Λεπτομερής περιγραφή προϊόντος


Εφαρμογή::Όλα τα μεταλλικά υλικάΠάχος κοπής:SS μέχρι 12 mm, MS έως 22 cm
Τύπος λέιζερ ::Εισαγόμενα πρωτότυπα laser ινώνΜέγιστο πάχος κοπής:20mm / CS; 10mm / SS
Min.line Πλάτος:0,1 mmΛογισμικό Ελέγχου ::Cypcut
Υποστηριζόμενη μορφή γραφικών ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTΜάρκα::TAIYI LASER
Επαναληπτική ακρίβεια ::+/- 0,03mmΘερμοκρασία λειτουργίας::0 ° C-45 ° C
Λειτουργία ψύξης:Ψύξη νερούΛέιζερ Πηγή:IPG / Nlight / Raycus / Μέγ
Τάση::AC380V ± 10% 50Hz (60Hz)Περιοχή κοπής:3000x1500mm

Μηχανή επεξεργασίας με λέιζερ μηχανή κοπής σιδήρου, λέιζερ κοπής, μεταλλική μηχανή κοπής λέιζερ

Πλεονέκτημα της μηχανής λέιζερ ινών


1) Εξαιρετική ποιότητα ακτίνας: Μικρότερη διάμετρο εστίασης και υψηλή αποδοτικότητα εργασίας, υψηλής ποιότητας.

2) Υψηλή ταχύτητα κοπής: Η ταχύτητα κοπής είναι μεγαλύτερη από 60m / min

3) Σταθερή λειτουργία: Υιοθέτηση των κορυφαίων παγκοσμίων λαμπτήρων ινών εισαγωγής, σταθερή απόδοση, βασικά εξαρτήματα μπορούν

να φτάσει τις 100.000 ώρες.

4) Υψηλή απόδοση για φωτοηλεκτρική μετατροπή: Συγκρίνετε με τη μηχανή κοπής λέιζερ CO2,

μηχανή κοπής λέιζερ ινών έχει τρεις φορές φωτοηλεκτρική απόδοση μετατροπής

5) Χαμηλό κόστος & Χαμηλή συντήρηση: Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος. Φωτοηλεκτρικός ρυθμός μετατροπής

είναι έως 25-30%. Η χαμηλή κατανάλωση ηλεκτρικής ενέργειας, είναι μόνο περίπου 20% -30% του παραδοσιακού λέιζερ CO2

κοπτικη ΜΗΧΑΝΗ. Μετάδοση γραμμής ινών δεν χρειάζεται αντικατοπτρίζουν φακό, εκτός από το κόστος συντήρησης?

6) Εύκολη λειτουργία: μετάδοση ινών, χωρίς ρύθμιση της οπτικής διαδρομής.

7) Εξαιρετικά ευέλικτα οπτικά εφέ: Συμπαγής σχεδιασμός, ευέλικτες απαιτήσεις κατασκευής.



Χαρακτηριστικό & ιδιότητα


Υιοθετώντας την παγκόσμια διάσημη γερμανική πηγή λέιζερ Dlaser Fiber Laser και την κοπτική κεφαλή της USA Laser Mech & Dynamic Focus System, μπορεί να κόψει και να χτυπήσει διαφορετικό είδος μεταλλικού υλικού με υψηλή ακρίβεια και υψηλή ταχύτητα.
Δεδομένου ότι το λέιζερ μεταδίδεται με ίνες, δεν χρειάζεται συντήρηση ή ρυθμίζει την οπτική διαδρομή του λέιζερ. Μειώνει σημαντικά το ποσοστό βλαβών του μηχανήματος και παρατείνει τη διάρκεια ζωής του.
Η περιοχή κοπής μεγάλου μεγέθους ανταποκρίνεται στις απαιτήσεις διαφόρων ειδών επεξεργασίας μετάλλων.

Δεδομένου ότι το λέιζερ μεταδίδεται με ίνες, δεν χρειάζεται συντήρηση ή ρυθμίζει την οπτική διαδρομή του λέιζερ. Μειώνει σημαντικά το ποσοστό βλαβών του μηχανήματος και παρατείνει τη διάρκεια ζωής του.
Δεδομένου ότι το λέιζερ μεταδίδεται με ίνες, δεν χρειάζεται συντήρηση ή ρυθμίζει την οπτική διαδρομή του λέιζερ. Μειώνει σημαντικά το σφάλμα της μηχανής και παρατείνει τη διάρκεια ζωής του.

Προσδιορισμός


Μοντέλο3015DD
Μέσο προέλευσης λέιζερΙνα
Εύρος κοπής (L * W)3000 mm × 15000 mm
Z διαδρομή άξονα250 mm
Μέγιστη. ταχύτητα τοποθέτησης120 m / λεπτό
X, άξονας Y Μέγ. επιταχύνετε την ταχύτητα1.0G
Ψυκτική μορφήΨύξη με νερό
Μήκος κύματος λέιζερ1070nm


Ισχύς εξόδου της πηγής λέιζερ



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Προαιρετικός)

Ελάχιστη. χάσμα κοπής≤ 0,1 mm
Ακρίβεια τοποθέτησης των αξόνων X, Y και Z± 0,03 mm
Επαναλαμβανόμενη ακρίβεια τοποθέτησης των αξόνων X, Y και Z± 0,01 mm
Πάχος κοπτικού υλικού (ανάλογα με το υλικό)0,2-25 mm
Μοντέλο οδηγούΕισαγόμενο σερβοκινητήρα
Απαιτήσεις ισχύος380V, 50/60 Hz
Θερμοκρασία λειτουργίας0-45 ℃
Συνεχής χρόνος εργασίας24 ώρες
Βάρος μηχανήςΠερίπου 12000 Kgs
Συνολικό επίπεδο προστασίας της τροφοδοσίαςIP54

Πίνακας αναφοράς για το πάχος κοπής


ΛέιζερΜέγιστο πάχος κοπής
Χάλυβας άνθρακα (mm)Ανοξείδωτος χάλυβας (mm)Αλουμίνιο (mm)Ορείχαλκος

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Η παραπάνω παράμετρος μόνο για αναφορά

Κοπτικά υλικά


Το λέιζερ ίνας μπορεί να κόψει όλα τα είδη των μη σιδηρούχων μετάλλων, όπως ο χαλκός, το αλουμίνιο, τα υψηλά ανακλαστικά υλικά και το βολφράμιο, μπορούν επίσης να κόψουν ανοξείδωτο χάλυβα, χάλυβα άνθρακα, χάλυβα μαγγανίου, γαλβανισμένο φύλλο, μέταλλα.

Βιομηχανία εφαρμογών


Η μηχανή κοπής με ίνες λέιζερ μπορεί να χρησιμοποιηθεί ευρέως στην αεροδιαστημική, την αεροπορία, την ηλεκτρονική, τους ανελκυστήρες, τον ιατρικό εξοπλισμό, την ηλεκτρική κουζίνα, τα εξαρτήματα αυτοκινήτων, τον ηλεκτρικό εξοπλισμό, τα επιχρυσωμένα ερμάρια πλαισίων, τον μηχανολογικό εξοπλισμό, μεταλλικά προϊόντα, κατεργασία λαμαρίνας και άλλες βιομηχανίες.

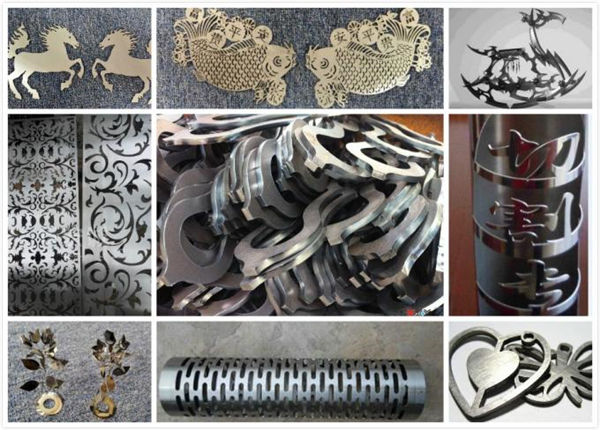

Κοπή Δείγματα


Υπηρεσία προπώλησης


1. Δωρεάν κοπή δειγμάτων
Για δωρεάν κοπή / δοκιμή δειγμάτων, παρακαλούμε στείλτε μας το αρχείο σας CAD, θα κάνουμε κοπή εδώ και θα κάνουμε βίντεο για να σας δείξουμε την κοπή ή να στείλετε δείγμα για να ελέγξετε την ποιότητα κοπής.
2. Προσαρμοσμένη σχεδίαση μηχανής
Σύμφωνα με την αίτηση του πελάτη, μπορούμε να αναθεωρήσουμε την μηχανή μας ανάλογα με την ευκολία του πελάτη και την υψηλή απόδοση στην παραγωγή.

Υπηρεσία μετά την πώληση


Α. Το μηχάνημα θα παραδίδεται με εκπαιδευτικό βίντεο και εγχειρίδιο χρήσης στα αγγλικά για εγκατάσταση, λειτουργία, συντήρηση και αντιμετώπιση προβλημάτων και θα παρέχει τεχνικό οδηγό μέσω ηλεκτρονικού ταχυδρομείου, φαξ, τηλεφώνου, skype ....
Β. Προσφέρουμε τον τεχνικό στον χώρο του πελάτη για εγκατάσταση και εκπαίδευση, ο πελάτης καλύπτει τις θεωρήσεις, το εισιτήριο, το τοπικό κόστος διαβίωσης.
Γ. Ο πελάτης μπορεί να έρχεται στο εργοστάσιο μας για εκπαίδευση. Θα προσφέρουμε κατάρτιση εγκατάστασης, λειτουργίας, αντιμετώπισης προβλημάτων μηχανών και συντήρησης.
Κατά τη διάρκεια της εκπαίδευσης στο εργαστήρι μας, προσφέρουμε δωρεάν εκπαίδευση και κόστος διαμονής για 7 ημέρες, περιορίζοντας 2 άτομα.

Εγγύηση


α) .1 Έτος για ολόκληρο το μηχάνημα (Η ζημιά που προκαλείται από τον άνθρωπο διαπραγματεύεται.).
b) Πηγή πηγής 2 χρόνια εγγύηση
γ) Διάρκεια ζωής συντήρησης και ανταλλακτικών
δ) Ελεύθερη εκπαίδευση για το προσωπικό χειρισμού. (ο μηχανικός μπορεί να πάει στο εξωτερικό διαπραγματεύεται.)
