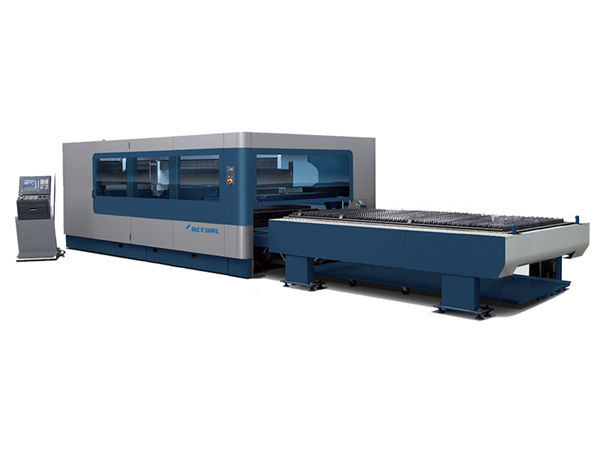

αυτόματη δέσμη cnc λέιζερ λέιζερ κοπής

αυτόματη δέσμη cnc λέιζερ λέιζερ κοπής

λεπτομέρειες προιόντος


Πιστοποίηση: CE, ISO 9000
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1 SET
Τιμή Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: ξύλινη συσκευασία
Χρόνος παράδοσης: 15 - 30 εργάσιμες ημέρες
Όροι πληρωμής: T / T, Western Union, MoneyGram
Δυνατότητα εφοδιασμού: 1000 Μονάδες ανά μήνα

Λεπτομερής περιγραφή προϊόντος


Ονομα προϊόντος:Πλάκα και Σωλήνες Fiber Laser Cutting MachineΤύπος λέιζερ:Fiber Laser
Ισχύς λέιζερ:800w / 1000w / 2000w / 4000wΕγγύηση:12 μήνες
Εξυπηρέτηση μετά την πώληση:Υπηρεσίες μηχανικών στο εξωτερικόΒάρος:3000 Kgs
Λογισμικό ελέγχου:CypcutCNC ή όχι:ΝΑΙ
Εφαρμοστέο υλικό:Μεταλλικός σωλήνας και μεταλλική πλάκαΠαροχή ηλεκτρικού ρεύματος:AC380V ± 5% 50 / 60Hz (3 φάσεις)

Περιγραφή προϊόντων


We adopts most sophisticated fiber laser N-light / IPG, combining self-design Gantry CNC machine and high strength welding body. After high temperature annealing and precision machining by large CNC milling machine, it has good rigidity and stability with imported high precision and high speed, linear guide drive,high-speed servo motor.Aluminum beam, advanced heat treatment process, high strength, light weight, good rigidity. It is mainly for cutting tube under 20mm metal in high speed and high precision. Fiber laser has a series of advantages, such as high beam quality, high brightness, high conversion rates, maintenance-free, stable and reliable operation of low cost and small size, etc. Air-assisted cutting is the most advanced level of laser cutting, which is particularly suitable for stainless steel,carbon steel,alloy,brass,copper, titanium and other metal materials precision cutting. It is widely used in metal products,bicycle, metal furniture,fitness equipment,sports equipment,farm machinery,display shelf,fire control.

Machine Feature


1. Σχεδιασμός διπλών ηλεκτρικών τσοκ και διπλών σερβοκινητήρων, ισχύουν για τον σωλήνα κοπής ως στρογγυλό, τετράγωνο, ορθογώνιο σωλήνα, ωοειδές σωλήνα, δέσμη Ι, κλπ.
2. Σχεδιασμός στήριξης τροχού τροχών για την εξασφάλιση της σταθερότητας κατά τη διάρκεια της κοπής.
3. Πηγή λέιζερ υψηλής απόδοσης και σταθερό λειτουργικό σύστημα που επιτυγχάνει το καλύτερο αποτέλεσμα κοπής.
4. Το μηχάνημα διαθέτει το τέλειο σύστημα ψύξης, το σύστημα λίπανσης και το σύστημα απομάκρυνσης σκόνης, για να διασφαλιστεί ότι μπορεί να λειτουργήσει σταθερά, αποτελεσματικά και ανθεκτικά.
5. Το μηχάνημα μπορεί να χρησιμοποιηθεί για την κοπή ποικιλίας μετάλλων με εξαιρετική και σταθερή ποιότητα κοπής.
6. Με ένα εξειδικευμένο λογισμικό προγραμματισμού CAD / CAM και αυτόματο λογισμικό φωλιάσματος, είναι δυνατή η μέγιστη εξοικονόμηση πρώτων υλών.
7. Η πρόσβαση στο σύστημα CNC μέσω διασύνδεσης Ethernet καθιστά δυνατή την επικοινωνία και την απομακρυσμένη παρακολούθηση κατά τη διαδικασία κοπής με λέιζερ.

Τεχνικές παράμετροι


Ισχύς λέιζερ ινών: 800W, 1000W, 1500W, 2000W, 3000W 4000W (Προαιρετικό)
Μέγεθος εργασίας: 3000 * 1500mm
Ακρίβεια τοποθέτησης X και Y: + -0,05 mm
Λειτουργία μετάδοσης: εισαγωγή Γερμανία Ατλάντα εργαλεία υψηλής ακρίβειας και ράφι με μηχανή κοπής λέιζερ διπλής οδήγησης

Ισχύς λέιζερ800W 1000W 2000W 3000W
Πηγή λέιζερIPG / N-LIGHT αντηχείο με λέιζερ ινών Maxphotonics
Επεξεργασία σωλήνων / σωλήνων (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm για επιλογή, L> 6m για επιλογή)
Κατηγορία σωλήνων / σωλήνωνΣτρογγυλή, τετράγωνη, ορθογώνια, οβάλ, στρογγυλή, κ.λπ.
Περιστροφή ταχύτητας120 στροφές / λεπτό
Έλεγχος CNCΚύπρος / Γερμανία PA HI8000
Κεφαλής λέιζερΕλβετία Raytools
Παροχή ηλεκτρικού ρεύματοςAC380V ± 5% 50 / 60Hz (3 φάσεις)
Συνολική ηλεκτρική ισχύς22KW
Ακρίβεια θέσης± 0,03mm / m
Επαναλάβετε την ακρίβεια θέσης± 0,02mm
Μέγιστη ταχύτητα θέσης70m / λεπτό
Επιτάχυνση1g
Σχεδίαση λειτουργίας προγραμματισμούSolidworks, Pro / e, UG, κ.λπ. απευθείας εισαγωγή
Βάρος μηχανής6.5-7.5Τ

Πλεονέκτημα της μηχανής κοπής λέιζερ ινών


1. Εξαιρετική ποιότητα διαδρομής: Μικρότερη λέιζερ και υψηλή απόδοση στην εργασία, υψηλής ποιότητας.
2. Υψηλή ταχύτητα κοπής: η ταχύτητα κοπής είναι 2-3 φορές μεγαλύτερη από την ίδια μηχανή κοπής με λέιζερ CO2.
3. Σταθερή λειτουργία: υιοθετούν κορυφαία παγκόσμια λαμπτήρες ινών εισαγωγής, σταθερή απόδοση, βασικά μέρη μπορούν να φτάσουν 100.000 ώρες?
4. Υψηλή απόδοση για φωτοηλεκτρική μετατροπή: Σε σύγκριση με τη μηχανή κοπής λέιζερ CO2, η μηχανή κοπής με λέιζερ ινών έχει τριπλάσια απόδοση φωτοηλεκτρικής μετατροπής.
5. Χαμηλό κόστος: Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος. Το ποσοστό φωτοηλεκτρικής μετατροπής είναι μέχρι 25-30%. Η χαμηλή κατανάλωση ηλεκτρικής ενέργειας, είναι μόνο περίπου 20% -30% της παραδοσιακής μηχανής κοπής λέιζερ CO2.
6. Χαμηλή συντήρηση: μετάδοση ινών γραμμή δεν χρειάζεται αντικατοπτρίζουν φακό, εκτός από το κόστος συντήρησης?
7. Εύκολη λειτουργία: μετάδοση γραμμής ινών, χωρίς ρύθμιση οπτικής διαδρομής.

Στοιχεία μηχανής


Λειτουργίες αυτόματου φορτωτή σωληνώσεων
1.Automatic bundle φορτωτή για επιλογή που εξοικονομεί χρόνο εργασίας και φόρτωσης, επιτυγχάνουν μαζική παραγωγή σκοπό
2.Το σωλήνα, ο ορθογώνιος σωλήνας και οι άλλοι σωλήνες μπορούν να είναι πλήρως αυτοματοποιημένα, χωρίς ανθρώπινη παρέμβαση.
3. Άλλοι στύλοι σωλήνα μπορεί να είναι ημι-αυτόματη τροφοδοσία τεχνητά.
4.Max Φόρτωση 800 * 800mm
5.Max Βάρος φόρτωσης 2500kg
6. Το πλαίσιο στήριξης ταινίας για εύκολη αφαίρεση
7.Παραγωγοί σωλήνων που ανυψώνονται αυτόματα
8. Αυτόματο διαχωρισμό και αυτόματη ευθυγράμμιση
9.Γομωτικό βραχίονα γέμισμα και τροφοδοσία με ακρίβεια

Automatic collecting device:
1. Αυτόματη ανυψωτική υποστήριξη, υποδοχή σωλήνα και θραύσματα στο καλάθι
2. Το οπτικό στήριγμα κλίμακας μπορεί να προσαρμόσει τη διάμετρο στήριξης γρήγορα ανάλογα με τη διάμετρο του σωλήνα
3. Ο ρυθμιζόμενος ανυψωτικός μηχανισμός στήριξης της κλίμακας εξοικονομεί χρόνο σίτισης, εξασφαλίζει ομοιόμορφη λειτουργία, αποτρέπει την ταλάντωση του σωλήνα

Lift adjustable support system:
Η κοπή σωλήνων διαφόρων διαμέτρων, με ρυθμιζόμενο σύστημα στήριξης, για γρήγορο και ακριβή εντοπισμό σωλήνα ομόκεντρου και νύχι, για γρήγορη τροφοδοσία, φροντίδα για τη φροντίδα, εξοικονόμηση χρόνου διακοπής ρύθμισης. Μπορείτε να βοηθήσετε τη στήριξη του τσοκ, μειώνοντας τον στρόβιλο σωλήνα.

Integration bed:
1.Σε ολόκληρο πλάκα συγκολλημένο κρεβάτι, με μήκος 8 μέτρων.
2.Το κρεβάτι ενσωμάτωσης μπορεί να εξασφαλίσει καλύτερη συγκέντρωση εξοπλισμού, κάθετη εγκατάσταση ακριβείας, γρήγορη και αποδοτική.
3.Η όλη δομή είναι συμπαγής ακρίβεια.

3D user interface:
1. Διαισθητική διασύνδεση, καλύτερη συμβατότητα με το Solidworks, λογισμικό Pro / e, UG, βολικό και εύκολο στη χρήση.
2. ριζική αναχώρηση από το παραδοσιακό CNC λειτουργικό λογισμικό κώδικα στυλ πολύπλοκο τρόπο λειτουργίας.
3. Μειώστε τις απαιτήσεις του χειριστή.

Online diagnostic function:
Το CypTube έλαβε τη λειτουργία κοπής σερβοανατροφοδότησης, το λέιζερ και άλλα εξαρτήματα, είναι διαθέσιμη σε απευθείας σύνδεση για τη διάγνωση της συσκευής σημείου βλάβης.

Product Application:
Εφαρμογή: Μπορεί να κόψει σωλήνα, σωλήνα σκυροδέματος και διάφορες ειδικές μορφές κοπής σωλήνων.
Διάμετρος για σωλήνα: 20-200mm
Μήκος κοπής: 6m / 4m κλπ
Πάχος κοπής με πηγή ίνας 500W: ανοξείδωτος χάλυβας 3mm, άνθρακας χάλυβα 6mm, χαλκός 2mm, αλουμίνιο 2mm κλπ., Γαλβανισμένη πλάκα 2.5mm κλπ.
