Πίνακας με λεπίδες με μηχανή κοπής λέιζερ 500w με σύστημα οπτικής διαδρομής

Πίνακας με λεπίδες με μηχανή κοπής λέιζερ 500w με σύστημα οπτικής διαδρομής

λεπτομέρειες προιόντος


Πιστοποίηση: CE / FDA
Όροι πληρωμής & ναυτιλίας:
Ελάχιστη ποσότητα παραγγελίας: 1 SET
Τιμή: USD Διαπραγματεύσιμη
Λεπτομέρειες συσκευασίας: Ξύλινο κουτί με ζώνη σύνδεσης σιδήρου
Χρόνος παράδοσης: 15 - 30 εργάσιμες ημέρες
Όροι πληρωμής: T / T, L / C, Western Union, MoneyGram
Δυνατότητα εφοδιασμού: 2000 μονάδες ετησίως

Λεπτομερής περιγραφή προϊόντος


Τύπος λέιζερ:Fiber LaserΠεριοχή κοπής:1500 * 3000mm
Λειτουργία ψύξης:Ψύξη νερούΕφαρμογή:Κοπή μετάλλων
Τάση λειτουργίας:380V / 50HzΠίνακας εργασιών:Πίνακας λεπίδων
Ισχύς λέιζερ:500WΑκρίβεια τοποθέτησης:± 0,05 Mm

περιγραφή προϊόντος


1. Σταθερότητα και αξιοπιστία του συστήματος φωτεινής διαδρομής και του συστήματος ελέγχου
2. Εισαγόμενα αρχικά λέιζερ ινών, υψηλή και σταθερή λειτουργία, διάρκεια ζωής είναι πάνω από 100000 ώρες
3. Μεγαλύτερη ποιότητα κοπής και αποδοτικότητα, η ταχύτητα κοπής είναι έως 80m / min με εμφάνιση και όμορφη κοπή
4. Γερμανικός μειωτήρας υψηλής απόδοσης, ταχυτήτων και ράφι, ιαπωνικός οδηγός και βίδα με σφαιρίδια. Εφαρμοσμένη Βιομηχανία και υλικά: εφαρμογές μηχανής κοπής με ίνες λέιζερ: κοπή μετάλλων, κατασκευή ηλεκτρικών μεταγωγών, αεροδιαστημική, μηχανήματα τροφίμων, μηχανήματα κλωστοϋφαντουργίας, μηχανήματα μηχανικής, μηχανήματα κατασκευής μηχανών, μηχανήματα γεωργίας και δασοκομίας, ανυψωτικά μηχανήματα, ειδικά οχήματα, οικιακές συσκευές, εργαλεία, κατασκευή, μηχανήματα πετρελαίου, μηχανήματα τροφίμων, εργαλεία διαμαντιών, συγκόλλησης, εργαλεία συγκόλλησης, μεταλλικά υλικά, διαφήμιση διακόσμηση, επεξεργασία επιφανειών λέιζερ των ξένων υπηρεσιών επεξεργασίας, όπως όλα τα είδη των μηχανημάτων επεξεργασίας βιομηχανία. κομμένα λεπτό φύλλο μετάλλου, σε μια ποικιλία υψηλής ποιότητας 1 - 6mm άνθρακα χάλυβα κοπής λαμαρίνας, μπορεί επίσης να κοπεί από ανοξείδωτο χάλυβα πλάκα, πλάκα κράμα αλουμινίου, γαλβανισμένο φύλλο, ηλεκτρολυτική πλάκα, πυρίτιο χάλυβα, κράμα τιτανίου, πλάκα αλουμινίου ψευδάργυρο και άλλα μέταλλα.

Ποια υλικά μπορεί να χαράξει και να κοπεί η μηχανή μας;


Πηγή λέιζερ ινών 500W
ΥλικόΠάχος (mm)Ταχύτητα (m / min)Πίεση αερίου (MPA)ΑέριοΎψος κοπής (mm)
Ανοξείδωτο ατσάλι0.5> 181Ν20.6
18.4~12> 1.1Ν20.6
21.8~2.4> 1.8Ν20.6
30.84~1.2> 2.0Ν30.6
Άνθρακα18.4~121O21
23~4.20.6~0.8O21
31.5~2.10.25~0.4O21
41.2~1.50.15~0.2O21
50.9~1.20.15~0.2O21
60.72~0.960.1~0.2O21

Χαρακτηριστικά


1. Υποστηρίζει διαφορετική μορφή εικόνας, όπως Al, DXF, PLT, Gerber, μπορεί να διαβάσει τους τυπικούς κωδικούς ISO G από το MaterCam, Type3 τέτοιο λογισμικό ένθεσης.
2. Αυτόματη βελτιστοποίηση όταν ανοίγετε ή οδηγείτε σε αρχείο DXF, όπως διαγραφή επαναλαμβανόμενης γραμμής, συγχώνευση συνδεδεμένων γραμμών, αναγνώριση εισόδου / εξόδου κοπής αρχείων και ταξινόμησης αρχείων. Ο χρήστης μπορεί να αποφασίσει να κάνει χειροκίνητα πάνω από την εργασία ή αφήστε τον ελεγκτή να το κάνει αυτόματα.
3. Υποστήριξη συμβατικών λειτουργιών επεξεργασίας εικόνας
4. Μετά από αυτό που βλέπετε είναι αυτό που παίρνετε, να ρυθμίσετε το lead in / out, να αντισταθμίζετε, να συγχωνεύετε, να γεφυρώνετε, να καίγετε, να σώζετε κενό ... .etc
5. Μοναδική λειτουργία της Προεπισκόπισης της ροής εργασιών κοπής.
6. Υποστήριξη τμηματική τρύπημα, Προοδευτική τρύπημα, προ-διάτρηση, τρύπημα δύναμης ,,, ξεχωριστά ρύθμιση watt λέιζερ εξόδου, συχνότητα, τύπος λέιζερ, τύπου αέρα, πίεση, αυτόματο ύψος κοπής κατά τη διάτρηση και την κοπή.
7. Υποστήριξη για τη ρύθμιση της ξεχωριστής ταχύτητας εισόδου / εξόδου σύμφωνα με τη ρύθμιση της ισχύος του λέιζερ.
8. Μεγάλη αποθήκευση, που επιτρέπει στο χρήστη να αποθηκεύσει όλες τις παραμέτρους κοπής για να το χρησιμοποιήσει και πάλι στο ίδιο υλικό.
9. Ανάκτηση σημείου ανάκτησης, το CNC μπορεί να επιστρέψει στο σημείο όπου σταμάτησε η κοπή, επιτρέποντας τη μερική κοπή των αρχείων. Μπορεί να πάει σε οποιοδήποτε σημείο για να ξεκινήσει εκεί μετά από στάση ή παύση.
10. Το ίδιο λογισμικό μπορεί να υποστηρίξει την κοπή στρογγυλών σωλήνων και την πλάκα κοπής, ο προγραμματισμός είναι ο ίδιος και η στήριξη τέμνονται κοπής.
11. Υποστήριξη κοπής σε καθορισμένο ύψος, αυτόματη αναζήτηση άκρης και εκκίνηση από το εξωτερικό του τεμαχίου εργασίας, ή ανύψωση όταν ο φακός δεν βρίσκεται στο τεμάχιο εργασίας.
12. Ισχυρή ικανότητα επέκτασης, πάνω από 15 προγραμματισμό διαδικασιών PLC, πάνω από 30 προγραμματιζόμενες διεργασίες.
13. Οι εισόδους / εξόδους και η είσοδος συναγερμού είναι προγραμματιζόμενες, υποστηρίζουν ασύρματο τηλεχειριστήριο και υποστηρίζουν το διαδίκτυο.

Τεχνική παράμετρος


Περιοχή εργασίας3000 * 1500mm
Έλεγχος + Ανώτατο όριοCypcut
Πηγή λέιζερFiber Laser Source 500W
ΜΗΚΟΣ ΚΥΜΑΤΟΣ1070nm ± 10nm
Κεφαλής λέιζερΠροαιρετικός
Gear και RackΓερμανία
Οδηγός ΣιδηρόδρομοςΤαϊβανέζικο HIWIN
Ακρίβεια τοποθέτησης≤ ± 0,04mm
Κοπή πάχους1-6mm
Μέγιστη ταχύτητα κοπής40000mm / min (σύμφωνα με τα υλικά)
Τάση λειτουργίαςAC220V / 110V ± 10% 50Hz / 60Hz
Ελάχιστο πλάτος γραμμής≤0,12 mm
ΜετάδοσηYaskawa servo 850W + μειωτήρα FASTON
Z άξοναYaskawa 400W + φρένο
ΨύξηΨύξη νερού
Δομή10 χιλιοστά πάχος συγκολλημένο χαλύβδινο σωλήνα, αλουμινίου κράμα Gantry
Κατανάλωση ενέργειας≤7,5KW

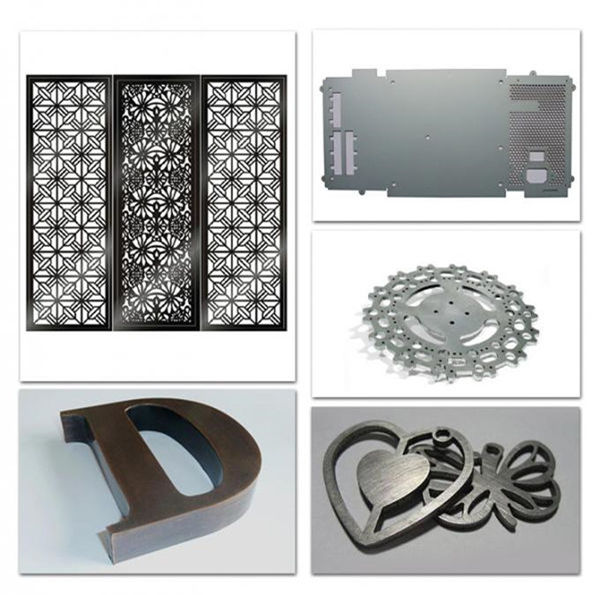

Εφαρμοσμένα υλικά


Ο κοπτήρας ινών χρησιμοποιείται κυρίως για κοπή από ανθρακούχο χάλυβα, μαλακό χάλυβα, ανοξείδωτο χάλυβα, χάλυβα πυριτίου, κράμα αλουμινίου, κράμα τιτανίου, γαλβανισμένο φύλλο χάλυβα, πούλμαν, πλάκα ψευδαργύρου αλουμινίου, χαλκό και πολλά είδη μεταλλικών υλικών. Είναι ένα cnc λέιζερ κόπτες μπορούν να χρησιμοποιηθούν για να κάνουν υψηλής ακρίβειας κοπής. Μπορεί επίσης να ονομάζεται μηχάνημα κοπής ινών, κοπτικό λέιζερ οπτικών ινών, κοπτικό λέιζερ για μέταλλο, κόπτη ίνας, κοπή χάλυβα άνθρακα, κοπτήρες λέιζερ cnc.
